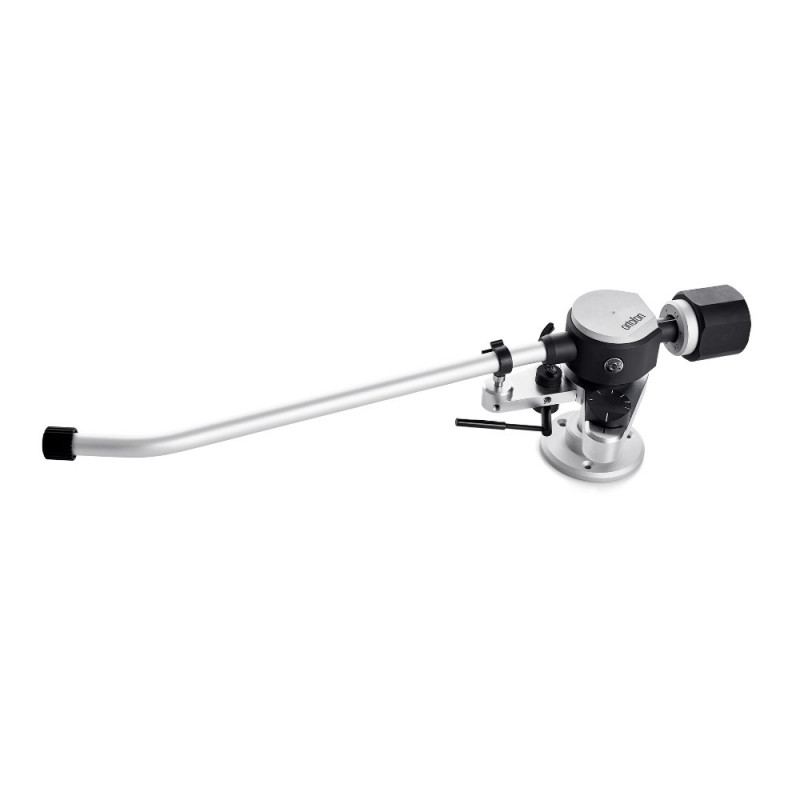

Ortofon AS-309R Brazo de Lectura de 12 Pulgadas Serie Reference

La versión larga del brazo Reference: la misma construcción que el AS-212R, con 323,5 mm de longitud efectiva y menos ángulo de offset.

Cómo está hecho

Ortofon diseña brazos desde 1953, y la serie Reference recoge esa experiencia. Todas las piezas se han mejorado con materiales elegidos para reducir vibraciones y distorsión, y el brazo tiene más de 130 componentes rediseñados. Cada unidad la montan, ajustan y revisan a mano técnicos de Ortofon. La geometría sigue la alineación Baerwald, para reducir al mínimo el error de seguimiento.

Por qué un brazo de 12 pulgadas

Un brazo más largo recorre el disco con un arco más abierto, así que el ángulo de la cápsula respecto al surco cambia menos de los surcos exteriores a los interiores. Se ve en sus cifras: el AS-309R tiene un offset de 16,75° y un saliente de 12,5 mm, frente a los 23,75° y 18 mm del AS-212R de 9 pulgadas. A cambio, la masa efectiva sube a 11 g y necesitas un tocadiscos con base para montarlo a 311 mm del eje.

Pensado para cambiar de cápsula

Lleva un conector universal de latón para portacápsulas, así que puedes tener varias cápsulas montadas cada una en su portacápsulas y cambiarlas en un momento. Trae dos contrapesos:

• Contrapeso estándar: cápsulas de 18 a 26 g, contando el portacápsulas. Sobresale 85 mm por detrás del pivote.
• Contrapeso pesado: cápsulas de 26 a 38 g, contando el portacápsulas. Sobresale 93 mm por detrás del pivote.

Con eso, según Ortofon, cubre desde la serie Concorde hasta las SPU, y cualquier cápsula montada en un portacápsulas adecuado. El brazo es de equilibrio estático: la fuerza de apoyo se fija con la posición del contrapeso, y el antiskating se ajusta con facilidad.

Instalación

El AS-309R se monta a 311 mm del eje del plato, con un eje de brazo de 18 mm que pide un agujero de 22 mm en la base. La altura es regulable: el brazo queda entre 59 y 79 mm por encima de la superficie de montaje, y admite platos cuya cara superior esté entre 20 y 48 mm por encima de esa superficie. Deja sitio detrás del pivote para el contrapeso: 85 mm con el estándar y 93 mm con el pesado. La salida es una toma DIN de 5 pines, así que puedes usar el cable que trae, el Ortofon 6NX-TSW-1010, u otro cable de brazo con ese conector.

Especificaciones técnicas

Contenido de la caja

• Brazo AS-309R
• Contrapeso estándar y contrapeso pesado
• Cable de brazo Ortofon 6NX-TSW-1010

Con qué equipo combinarlo

Con cápsulas de bobina móvil como las SPU necesitas un previo con entrada MC: el Rega Fono MC mk4 es solo para MC, y el Hegel V10 tiene entradas MM y MC, útil si vas a alternar cápsulas de los dos tipos. Si tu tocadiscos no tiene sitio para un brazo de 12 pulgadas, el mismo brazo existe en 9: el Ortofon AS-212R.

Preguntas frecuentes

¿Sirve para mi tocadiscos?

Solo si la base admite un brazo de 12 pulgadas montado a 311 mm del eje, con un agujero de 22 mm y un plato entre 20 y 48 mm por encima de la superficie de montaje. Deja también sitio para el contrapeso: hasta 93 mm detrás del pivote.

¿Qué cápsulas puedo montar?

Cápsulas con un peso de 18 a 38 g contando el portacápsulas, con el contrapeso estándar o el pesado, desde la serie Concorde hasta las SPU. Ortofon no cita un portacápsulas entre lo que trae el brazo, así que cuenta con montar la cápsula en el tuyo.

¿Qué diferencia hay con el AS-212R?

El AS-212R es la versión de 9 pulgadas: 232 mm de longitud efectiva, 214 mm de distancia de montaje y 7 g de masa efectiva, frente a los 323,5 mm, 311 mm y 11 g del AS-309R. La construcción, los contrapesos y el cable son los mismos.

¿Dudas sobre si encaja con tu tocadiscos? Puedes verlo en nuestro showroom de Santiago de Compostela, en San Pedro de Mezonzo 7, o llamarnos al 981 373 952.
